Šikmé schodišťové plošiny

Šikmé plošiny slouží k překonání schodišť, strmých chodníků a svahů. Dráha plošiny může vést do kopce, z kopce i po rovině, v přímém směru i do zatáčky. Při jízdě můžete stát nebo sedět na vozíku. Bezpečnost zajišťují sklopné nájezdové rampy, bezpečnostní lišty na štítě, “plovoucí” podlaha pod přepravní deskou a madla k přidržování.

Způsob využití

Šikmé plošiny lze instalovat na většinu schodišť, s přihlédnutím k jejich dispozici a rozměrům. Hodí se do nových i starších objektů, do vnitřního i venkovního prostředí. Vždy jde o individuální řešení na míru. Zajistíme všechny stavební, konstrukční a elektrikářské práce.

Velikost a chování plošiny přizpůsobíme vašim potřebám i prostorovým podmínkám. Na přání ji vybavíme automatickým sklápěním přepravní desky nebo domácím telefonem pro přivolání pomoci. Zvolit si můžete různé typy ovládání i barvu ze široké barevné škály RAL.

Přednosti produktů MANUS

Kompletní dodávka 
na klíč

Individuální 
řešení

Záruční a pozáruční 
servis

Ověřené materiály 
a technologie

Všechna zařízení jsou vybavena certifikátem TÜV CZ s. r. o. a splňují všechny platné normy a předpisy včetně požadavků vyhlášky č. 398/2009 Sb.

Varianty šikmých 
schodišťových plošin

CPM 300

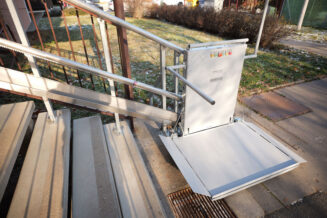

IPM 300

Funkce a vlastnosti 
CPM 300

Plošina je určena pro přímá, točitá i lomená schodiště a svahy o sklonu –50° až +50° ve venkovním i vnitřním prostředí. Délka pojezdové dráhy závisí na stavebních podmínkách, případně kapacitě použitých baterií.

Hlavní odlišnosti od modelu IPM 300:
Funguje i na zatočených a lomených schodištích a svazích s proměnlivým sklonem.
Připojení k běžné zásuvce nevyžaduje samostatný jistič.

Plošina zvládne i složitou lomenou dráhu.

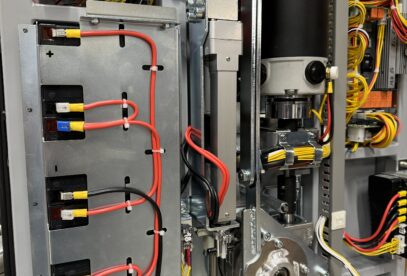

Pohon zajišťuje elektromotor napájený z baterie s kapacitou až 70 minut nepřetržitého provozu. Nebudete závislí na připojení k elektrické síti.

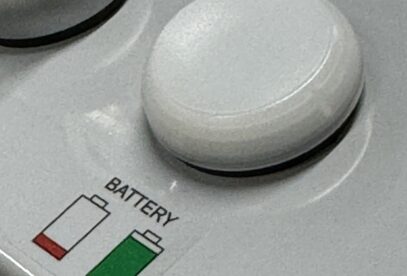

Dobíjení indikují LED kontrolky na štítu plošiny. Spustí se, jakmile plošina přijede do kterékoliv stanice.

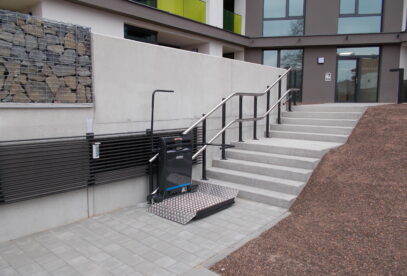

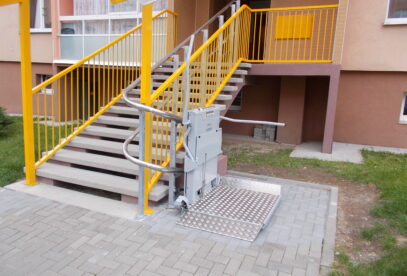

Hotová šikmá schodišťová plošina u bytového domu

Přepravní desku, nájezdové můstky i bezpečnostní madla lze automaticky sklápět.

Pro případ poruchy je plošina vybavena nouzovým ručním pohonem. Při kontaktu plošiny nebo můstků s překážkou se aktivuje bezpečnostní stop funkce.

Tlačítka ve tvaru hřibu umožňují snadné a pohodlné ovládání.

Ukázat další vlastnosti

Technické parametry 
CPM 300

Určení

vnitřní i vnější prostředí

Sklon

12°až 45°

Maximální délka pojezdu

bez omezení

Pojezdová rychlost

6–12 cm/s

Standardní rozměr přepravní desky

1000 × 800 mm

Maximální rozměry přepravní desky

1250 × 900 mm

Maximální nosnost plošiny

300 kg

Typ pohonu

elektromotor

Ruční nouzový pohon

ano

Provozní teplota

–10 °C až +50 °C

Maximální vlhkost prostředí

90 %

Ovládání plošiny

na plošině tlačítky ve stanicích tlačítky nebo dálkovým bezdrátovým ovladačem

Sklápění přepravní desky

ruční nebo automatické

Sklápění nájezdových můstků a bezpečnostních madel

automatické

Bezpečnostní stop funkce nájezdových můstků při najetí na překážku

ano

Bezpečnostní stop funkce plovoucí podlahy při najetí na překážku

ano

Zabírající vzdálenost od stěny při sklopené plošině

cca 355 mm

Napájení plošiny

kabelem (v korytu pod pojezdovou dráhou)

Připojení na elektrickou síť

230 V/50 Hz (musí být napojeno na samostatný jistič 1x10A, typ C a proudový chránič 30mA, charakteristika G)

Ovládací napětí

24 V

Maximální příkon

650 W

Zobrazit všechny parametry

Dokumenty

Jak řešit mimořádné situace

Plošina nereaguje

Zkontrolujte, zda svítí žlutá kontrolka
na štítu plošiny.
Pokud žlutá kontrolka svítí, vypněte a zapněte jistič na zadní straně plošiny
.
Pokud žlutá kontrolka nesvítí, zkontrolujte stav baterie
na štítu plošiny (červená kontrolka).
Pokud červená kontrolka svítí, je baterie vybitá. Ke sjetí do nabíjecí stanice použijte nouzové kolečko
.
- Jestliže se plošina do 8 hodin nenabije, volejte servis. Může jít o závadu nabíječky nebo baterie.
Pokud červená kontrolka nesvítí, zkontrolujte, zda není zmáčknuté tlačítko Stop
.
Pokud je zmáčknuté tlačítko Stop
, stačí jednoduše tlačítko znovu stisknout a tím se odblokuje.
Pokud není zmáčknuté a/nebo se plošina nerozjela, zkontrolujte koncový spínač
v dráze plošiny.
Pokud je koncový spínač sepnutý, pomocí nouzového kolečka
posuňte plošinu mimo něj.
Pokud koncový spínač není sepnutý a plošina se nerozjela, sjeďte pomocí nouzového kolečka do dolní stanice a kontaktujte servis.

Nouzové sklopení madla

Vypněte jistič na zadní straně plošiny
.
Vytáhněte servisní konektor
.
Madlo pomalu tlačte nahoru.

Nouzové zvednutí podlahy

Vypněte jistič na zadní straně plošiny
.
Vytáhněte servisní konektor
.
Podlahu pomalu zvedněte.

Nouzový pohon

Pokud je vaše plošina má, stiskněte a držte tlačítko nouzového odbrzdění
.
Do otvoru na horní straně plošiny vsuňte kolečko nouzového pohonu
a otáčejte jím v požadovaném směru jízdy.
Pokud vaše plošina tlačítko nouzového odbrzdění nemá (u novějších typů), pak stačí jen do příslušného otvoru
vsunout kolečko nouzového pohonu
, kdy se již automaticky elektrická brzda motoru odblokuje.

Máte zájem o toto řešení? Poskytneme vám
další informace a zpracujeme cenovou nabídku.

Volejte zdarma 800 304 304

(pracovní dny 7-14)

Funkce a vlastnosti 
IPM 300

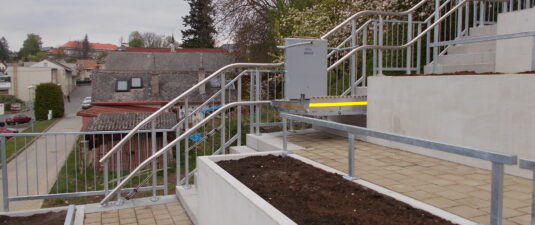

Plošina jezdí jen po přímé dráze na schodištích, šikmých rampách a terasách o sklonu až 50°. Funguje ve venkovním i vnitřním prostředí a má prakticky neomezenou délku pojezdové dráhy.

Hlavní odlišnosti od modelu CPM 300:
Určena pouze pro schodiště, ne pro svahy.
Prakticky neomezené délka dráhy.
Napájení ze sítě, záložní baterii lze dokoupit.
Vyžaduje samostatný jistič.

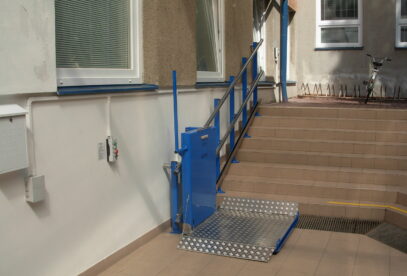

Šikmá schodišťová plošina IPM 300 disponuje elektromotorem napájeným ze sítě

Plošinu pohání elektromotor trvale napájený ze sítě.

Automatické sklápění u šikmé schodišťové plošiny

Přepravní desku, nájezdové můstky i bezpečnostní madla lze automaticky sklápět.

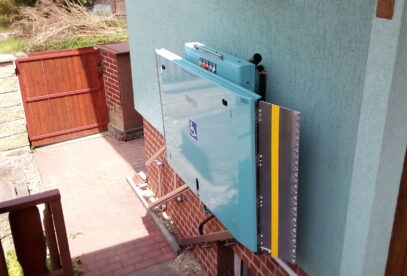

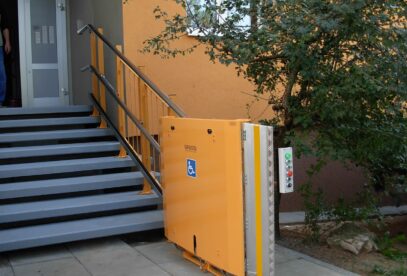

Díky úzkému štítu plošina při parkování zabere jen málo místa.

Barvou se přizpůsobíme každému prostředí a vkusu.

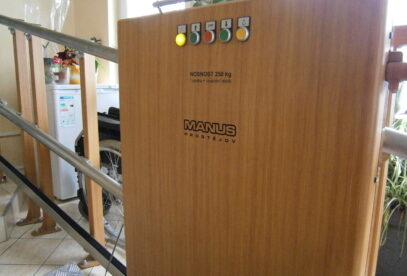

Šikmá schodišťová plošina IPM 300 v dřevěném dekoru

Plošinu dodáme třeba i v dřevěném dekoru.

Nouzový ruční pohon u šikmé schodišťové plošiny IPM 300

Pro případ výpadku proudu je tu i nouzový ruční pohon.

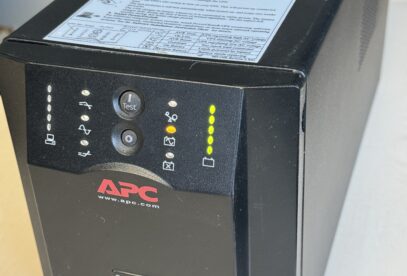

Záložní baterie k šikmé schodišťové plošině IPM 300

Když si objednáte záložní baterii, plošina vás doveze do stanice, i když vypnou proud.
